塑膠齒輪模具設計結構要素
塑膠模具是一種用于壓塑、擠塑、注射、吹塑和低發泡成型的組合式模具的簡稱。模具凸、凹模及輔助成型系統的協調變化，可以加工出不同形狀、不同尺寸的一系列塑件。
最新的塑膠模具發展是由外接計算機與數控機床通過RS-232C串行口直接連接，直接進行NC程序的快速，準確的傳輸，并且外接計算機可與多臺具有相同的或者不同控制系統的數控機床相連接，進行信息共享，并能管理多臺機床組成的數控工段內的生產過程中的信息，以減少生產準備，尤其是數控NC程序的準備時間。

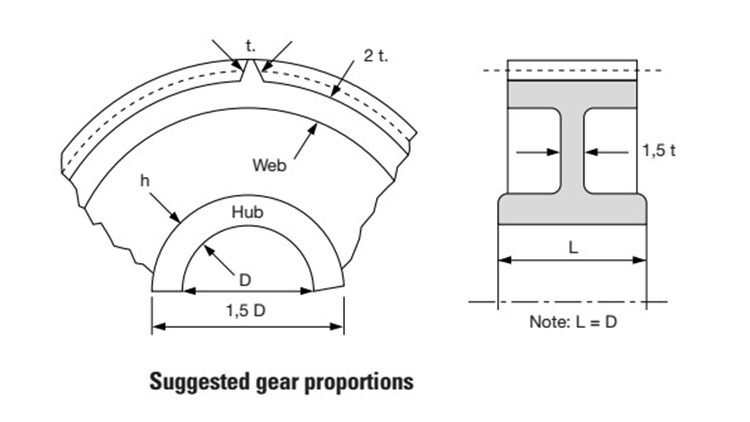

一、精密塑膠齒輪模具設計要考慮的結構要素說明：
1、分型面，即模具閉合時凹模與凸模相互配合的接觸表面。它的位置和形式的選定，受制品形狀及外觀、壁厚、成型方法、后加工工藝、模具類型與結構、脫模方法及成型機結構等因素的影響。
2、結構件，即復雜模具的滑塊、斜頂、直頂塊等。結構件的設計非常關鍵，關系到模具的壽命、加工周期、成本、產品質量等，因此設計復雜模具核心結構對設計者的綜合能力要求較高，盡可能追求更簡便、更耐用、更經濟的設計方案。
3、模具精度，即避卡、精定位、導柱、定位銷等。定位系統關系到制品外觀質量，模具質量與壽命，根據模具結構不同，選擇不同的定位方式，定位精度控制主要依靠加工，內模定位主要是設計者充分去考慮，設計出更加合理易調整的定位方式。
4、澆注系統，即由注塑機噴嘴至型腔之間的進料通道，包括主流道、分流道、澆口和冷料穴。特別是澆口位置的選定應有利于熔融塑料在良好流動狀態下充滿型腔，附在制品上的固態流道和澆口冷料在開模時易于從模具內頂出并予以清除（熱流道模除外）。
5、塑料收縮率以及影響制品尺寸精度的精密模具加工各項因素，如模具制造和裝配誤差、模具磨損等。此外，設計壓塑模和注塑模時，還應考慮成型機的工藝和結構參數的匹配。在精密塑膠齒輪模具設計中已廣泛應用計算機輔助設計技術。
半精加工的主要目標是使工件輪廓形狀平整，表面精加工余量均勻，這對于工具鋼模具尤為重要，因為它將影響精加工時刀具切削層面積的變化及刀具載荷的變化，從而影響切削過程的穩定性及精加工表面質量。
塑膠模具優化過程包括：粗加工后輪廓的計算、最大剩余加工余量的計算、最大允許加工余量的確定、對剩余加工余量大于最大允許加工余量的型面分區(如凹槽、拐角等過渡半徑小于粗加工刀具半徑的區域)以及半精加工時刀心軌跡的計算等。
